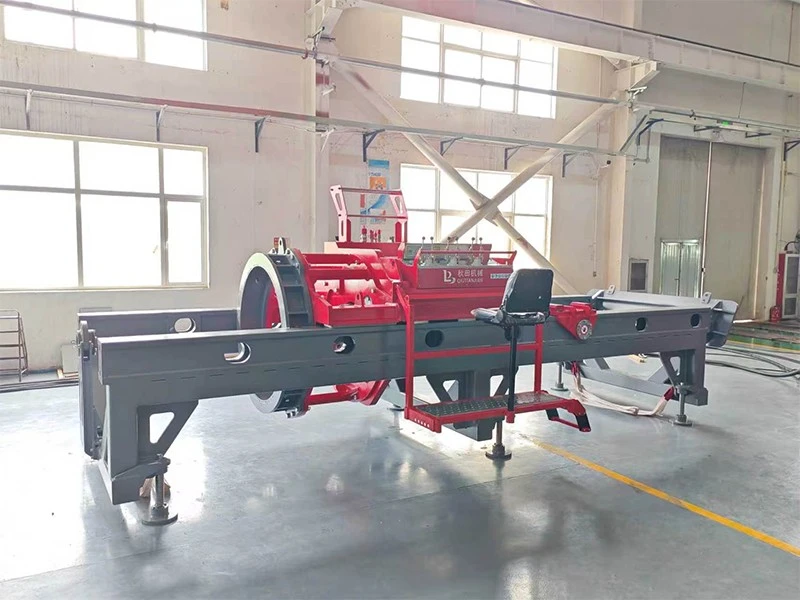

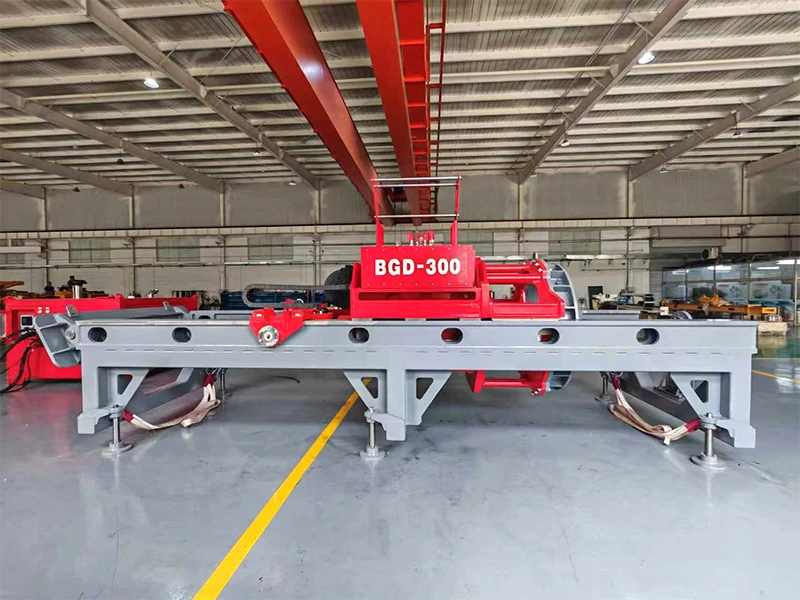

Vrtalna naprava z vodenim polžem
Št. artikla: BGD-300
Ime izdelka: vrtalna naprava z vodenim polžem
Blagovna znamka: BEALONG
Motor: DCEC
Prilagajanje na voljo
MOQ: 1
Opis
Opis izdelka
Horizontalni spiralni stroj za dviganje cevi super-velikega premera z največjim veljavnim premerom cevi 1420 mm. Hidravlični sistem za-proporcionalno krmiljenje, ki zaznava obremenitev, je zelo učinkovit in proizvaja manj toplote, zaradi česar je bolj primeren za delovne pogoje-neprekinjene visoke obremenitve.
Tehnične specifikacije
|

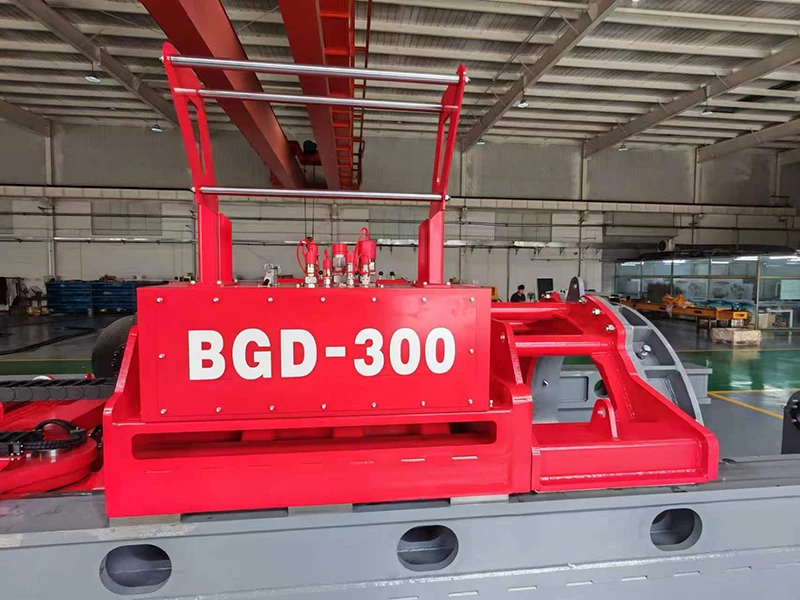

BGD-300 Vrtalni stroj z vodenim polžem |
||
|
Znamka motorja |
DCEC |
|
|
Model dizelskega motorja |
QSC8.3-C240-30 |
|
|
Nazivna moč pri 2200 vrt./min |
kW |
179 |
|
Električni sistem |
V |
24 |
|
Prostornina rezervoarja za gorivo |
L |
400 |
|
Hidravlični sistem |
MPa |
28 |
|
Hydr. prostornina rezervoarja za olje |
L |
450 |
|
maks. navor pri nizki hitrosti |
Nm |
50000 |
|
Visoka hitrost vrtenja |
vrtljajev/min |
0-50 |
|
Nizka hitrost vrtenja |
vrtljajev/min |
0-25 |
|
En korak |
mm |
900 |
|
Odmik vretena od tal |
mm |
1000 |
|
Razdalja premikanja rotacijske glave |
mm |
260 |
|
Hitrost potiskanja |
m/min |
0-0.2 |
|
Hitra hitrost potiskanja |
m/min |
0-1.26 |
|
Potisna sila |
kN |
3077 |
|
Premer kanalske cevi (neobvezno) |
mm |
Φ299-Φ 1420 |
|
Dimenzija ploščadi (osnovni okvir) |
mm |
6835x2350x2463 |
|
Teža ploščadi (osnovni okvir) |
kg |
16500 |
|

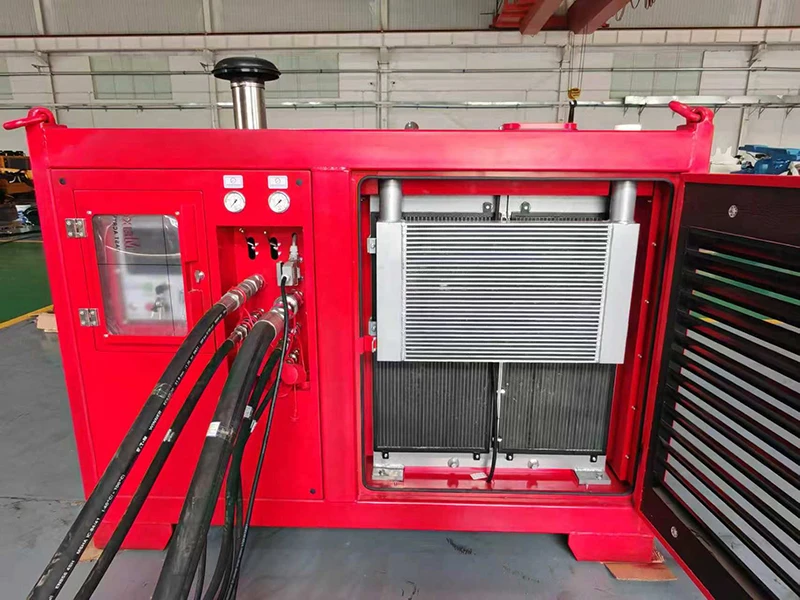

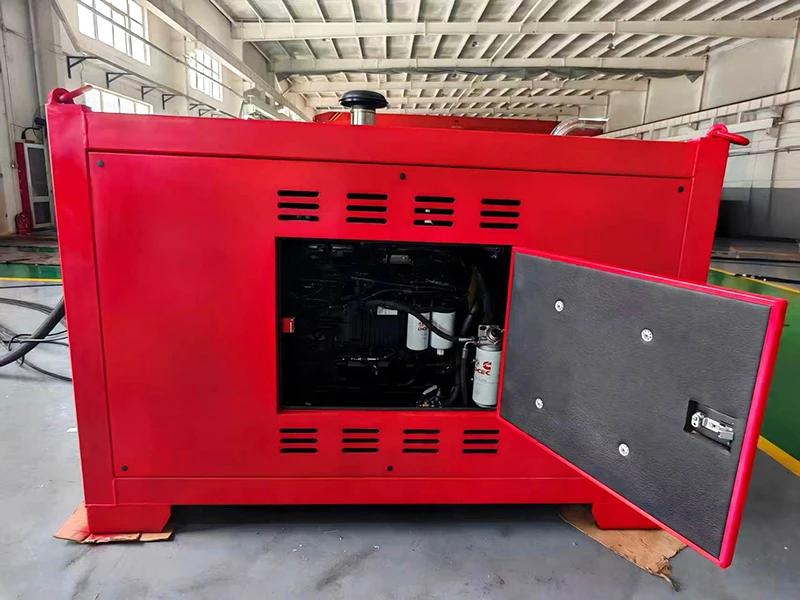

Dimenzija napajalnika |
mm |
2280x2360x1720 |
|
Teža napajalnika |
kg |
3200 |
Podrobnosti izdelka
Lastnosti izdelka
Vrtalni stroj z vodenim polžem (običajno se nanaša na premere cevi, ki so večji ali enaki 3 metrom) je zelo učinkovit kos gradbene opreme brez izkopa, primeren za-razdalje, velike{2}}odseke podzemnih komunalnih tunelov, predorov in podobnih inženirskih projektov.
1. Zmogljivost gradnje z velikim-premerom
Razpon premera cevi: običajno 3 do 6 metrov; rešitve po meri lahko dosežejo več kot 8 metrov, zaradi česar je primeren za integrirane komunalne predore, predore podzemne železnice, glavne drenažne vode in podobne projekte.
Visoka{0}}nosilnost: vijačni pogonski sistem ustvarja na tisoče ton potisne sile, kar zagotavlja stabilno premikanje velikih-prečnih-segmentov cevi.
2. Visoko{1}}učinkovit spiralni sistem za odstranjevanje umaze
Neprekinjeno odstranjevanje blata: vrtljivi vijačni polž reže zemljo, hkrati pa odvaja izkopani material, s čimer skrajša čas zastoja pri ročnem čiščenju in poveča učinkovitost delovanja za 30 % do 50 %.
Prilagodljivost zapletenim slojem: zmožnost delovanja v različnih pogojih tal-vključno s plastmi gline, peska in gramoza-s hitrostjo odstranjevanja umazanije, natančno nadzorovano s prilagajanjem vrtilne hitrosti vijačnih rezil.
3. Visoko-natančno vodenje in nadzor
Laserska/inercialna navigacija:-nadziranje trajektorije dviganja v realnem času zagotavlja, da odstopanja ostanejo v toleranci ±50 mm, kar izpolnjuje stroge standarde, zahtevane za komunalne inženirske projekte.
Samodejni korekcijski sistem: hidravlične dvigalke dinamično prilagajajo smer dviganja, da kompenzirajo posedanje tal v mehkih tleh ali bočno odnašanje v trdih skalnih formacijah.
4. Modularna zasnova in dvig-na dolge razdalje
Segmentirano dviganje: z uporabo vmesnih postaj za dviganje lahko en neprekinjen pogon obsega razdalje od 500 do 1000 metrov, s čimer se zmanjša število potrebnih izstrelitvenih in sprejemnih jaškov.
Hitra montaža: Glavni stroj, vijačni polž in potisni mehanizmi imajo modularno zasnovo, ki omogoča hitro montažo in prilagajanje na omejena gradbišča.
5. Varnost in okoljske prednosti
Brez površinskega posedanja: vzdržuje natančno ravnovesje tlaka gnojevke ali zemeljskega tlaka, da prepreči zrušitev cestne površine, zaradi česar je idealen za gradnjo v gosto poseljenih mestnih območjih.
Nizka raven hrupa in vibracij: v primerjavi s tradicionalnimi metodami razstreljevanja ali odprtega-izkopavanja ta tehnika ustvarja minimalen hrup in vibracije, kar povzroči zanemarljiv vpliv na okoliške zgradbe.
6. Inteligentno delovanje in vzdrževanje
Oddaljeno spremljanje:-zajemanje podatkov v realnem času-ki zajema potisno silo, navor in položaj stroja-omogoča zgodnja opozorila o preobremenitvi opreme ali neobičajnih razmerah na tleh.
Avtomatizirano fugiranje: sočasno fugiranje zapolni obročasto praznino, ki obdaja segmente cevi, ko se premikajo naprej, s čimer preprečuje rahljanje tal in zagotavlja strukturno stabilnost.
Scenariji uporabe
Montaža komunalnega cevovoda:
Uporablja se predvsem za gradnjo mestnih-premerov meteornih in kanalizacijskih cevovodov, magistralnih vodov za oskrbo z vodo in daljinskega ogrevanja, visokonapetostnih-energetskih tunelov in hrbteničnih telekomunikacijskih vodov. Še posebej je{3}}primeren za območja, kjer je izkopavanje cest prepovedano-kot so zgodovinska okrožja in osrednja poslovna okrožja-saj odpravlja potrebo po obsežnih zaporah cest in zmanjšuje motnje v prometnem toku in vsakdanjem življenju prebivalcev.
Konstrukcija prečkanja ovir:
Omogoča varen prehod cevovodov pod železnicami, avtocestami, letališkimi stezami, občutljivimi strukturami in celo majhnimi vodnimi potmi. Ta metoda povzroča minimalne geološke motnje med gradnjo in omogoča nadzor posedanja tal s centimetrsko-natančnostjo, kar zagotavlja, da normalno delovanje nadkrite infrastrukture ostane nespremenjeno. Posledično velja za eno od prednostnih metod gradnje za pomožne cevovode, povezane z-železniškimi sistemi za visoke hitrosti in podzemnimi sistemi.
Varčevanje z vodo in specializirani inženiring:
Uporablja se za gradnjo glavnih vodov za prenos vode v namakalnih območjih, podzemnih protipoplavnih in drenažnih prepustov v urbanih območjih ter cevovodov industrijske odpadne vode velikega-premera v industrijskih parkih. Deluje stabilno v različnih geoloških slojih-vključno z meljasto glino, peščenimi tlemi in formacijami, ki vsebujejo kamenčke-premera in gramoz-in nudi nižje stroške in krajše gradbene cikle v primerjavi z drugimi podobnimi metodami ne-izkopavanja.
